Vitajte späť na blogu nášho e-shopu! Samonosná posuvná brána je ideálna voľba, ak nechcete mať v zemi koľajnicu – žiadne problémy so snehom, blatom či nerovnosťami. Celá váha brány je prenášaná cez nosné vozíky na betónový základ a brána sa posúva „vo vzduchu“. Tu je podrobný návod krok za krokom pre domácich majstrov.

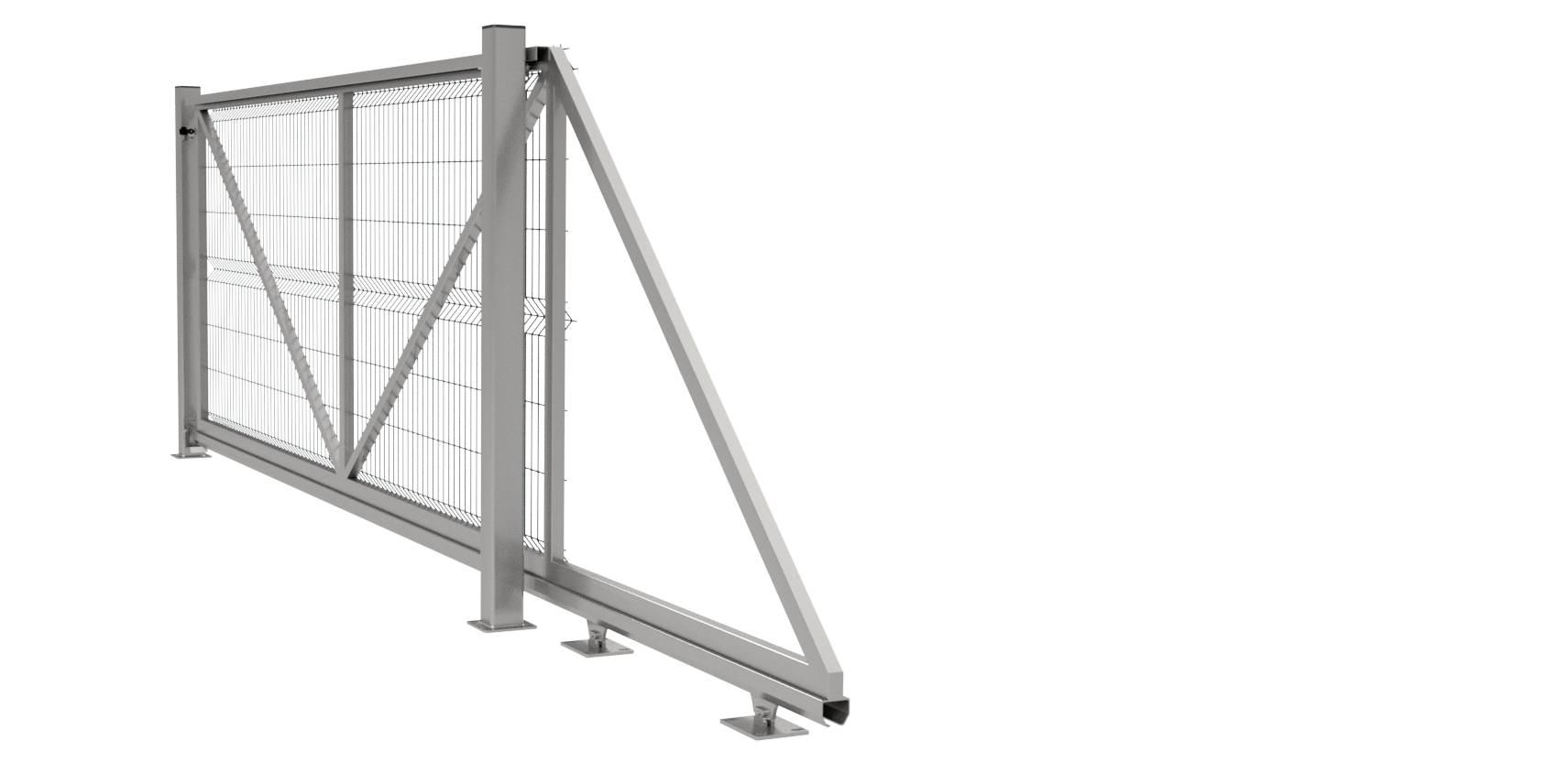

Tu je typický pohľad na hotovú samonosnú bránu – všimnite si protizávažnú časť (trojuholník vzadu), ktorá zabezpečuje stabilitu:

Potrebné materiály a komponenty

•  Nosný profil (C-profil alebo U-profil) – najčastejšie 80x80 alebo 60x60 mm vysoký, hrúbka 4–5 mm, dĺžka = dĺžka brány + protizávaž 40–50 %

•  Rám brány – štvorcové profily 60×60 mm alebo 80×80 mm

•  Protizávažná časť – diagonálna výstuž (napr. 60×60 mm alebo80x80 mm)

•  Nosné vozíky – 2 ks (najčastejšie 4- alebo 8-kolieskové, nosnosť 400–800 kg podľa veľkosti)

•  Horné vedenie – valčeky alebo kladky na stĺpiku

•  Spodný doraz / nájazd – na konci otvoru

•  Horný doraz – proti vyklopeniu

•  Betónový základ – min. 80–100 cm hlboký, šírka 40–60 cm, dĺžka = otvor + 1,5-násobok otvoru (protizávaž)

•  Ďalšie – zváračka, farba proti korózii, prípadne automatický pohon

V našom e-shope nájdete kompletné sady vozíkov, profilov aj pohonov – pokojne sa ozvite pre konkrétne rozmery.

Základný princíp a schéma

Tu je klasická schéma samonosnej brány – vozíky držia bránu na spodnom C-profile, horné vedenie ju stabilizuje a protizávaž (trojuholník) zabraňuje prevráteniu:

Ďalší detail – pohľad na nosný C-profil a vozíky:

Krok za krokom postup

1.  Vykopanie a zaliatie základu
Základ musí byť veľmi pevný – min. 80 cm hlboký (pod úroveň mrazu), armovaný. Dĺžka = šírka otvoru + 1,5 × šírka otvoru (protizávaž). Nechajte aspoň 7–14 dní tvrdnúť.

2.  Výroba rámu brány
Celková dĺžka rámu = šírka otvoru + 40–50 % (protizávaž). Zvárame obdĺžnikový rám + diagonálnu výstuž v protizávažnej časti. Na spodok privaríme nosný C-profil (otvorený smerom dole).

3.  Montáž vozíkov na základ
Vozíky ukotvíme do betónu (zvyčajne na betónové dosky alebo priamo do armatúry). Vzdialenosť medzi vozíkmi cca 33%  % dĺžky prejazdu brány.

4.  Nasadzenie brány na vozíky
Bránu zdvihneme (ideálne dvoma ľuďmi alebo zdvihákom) a nasunieme C-profil na vozíky. Mala by sa posúvať hladko.

5.  Montáž horného vedenia a dorazov
Na stĺpiku (alebo betónový pilier) upevníme horné valčeky. Na opačnej strane spodný doraz a koncový vrchný doraz.

6.  Výplň, povrchová úprava a testovanie
Pridajte výplň (panel, mreža, laty), natrite alebo pozinkujte. Otestujte posuv – brána by mala ísť ľahko ručne.

Tu je detail montáže – ukotvenie vozíkov a horné vedenie:

Záver a tipy

Samonosná brána je náročnejšia na presnosť a pevný základ, ale výsledok stojí za to – žiadna koľajnica, čistý vjazd aj v zime. Ak plánujete automatiku, odporúčame pohon s ozubeným hrebeňom na C-profil.

Potrebujete vozíky, C-profil, horné vedenie alebo celú sadu? Pozrite si našu ponuku v e-shope alebo napíšte – radi poradíme s rozmermi pre váš konkrétny otvor.

Šťastnú stavbu a pekné posuvanie!
